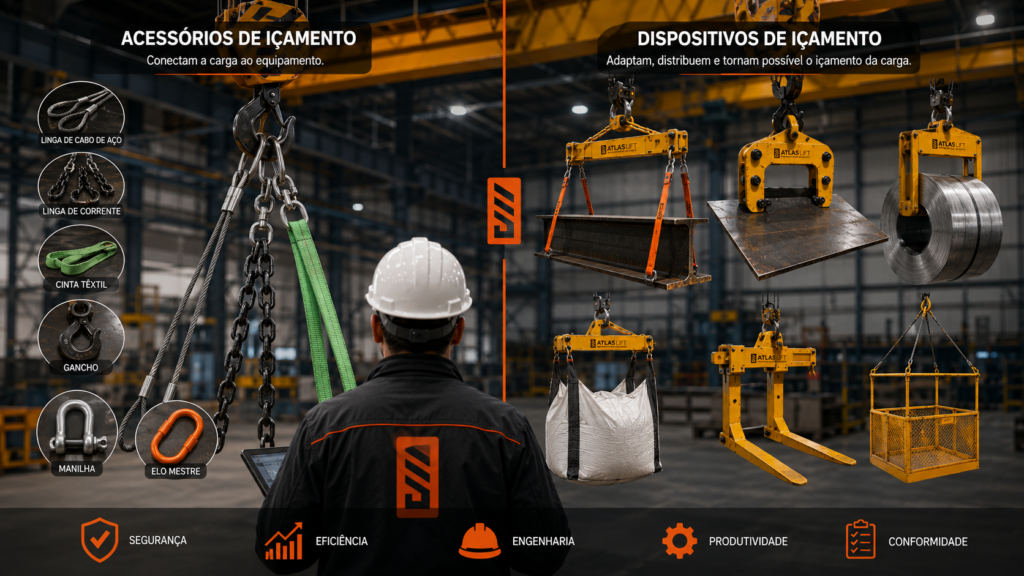

Nas operações de movimentação e içamento de cargas, é comum que os termos dispositivo de içamento e acessório de içamento sejam utilizados como sinônimos. Embora ambos façam parte do sistema de elevação, eles possuem funções, características construtivas e aplicações distintas.

Compreender essa diferença é fundamental para especificar corretamente os equipamentos, elaborar projetos de engenharia, atender às normas técnicas e garantir operações mais seguras. A utilização inadequada de um dispositivo ou acessório pode comprometer a estabilidade da carga, aumentar os esforços estruturais, reduzir a vida útil dos componentes e elevar significativamente o risco de acidentes.

Neste artigo, explicaremos as principais diferenças entre dispositivos e acessórios de içamento, apresentando exemplos práticos, critérios de seleção e boas práticas para sua utilização.

O que é um acessório de içamento?

Os acessórios de içamento são componentes utilizados para conectar a carga ao equipamento de elevação, transmitindo os esforços entre ambos de forma segura.

Normalmente são elementos padronizados, produzidos em série e com capacidades nominais definidas pelo fabricante.

Entre os acessórios mais utilizados estão:

• Lingas de cabo de aço;
• Lingas de corrente;
• Cintas têxteis;
• Ganchos;
• Manilhas;
• Elos mestres;
• Conectores;
• Olhais de içamento;
• Cabos de aço para elevação.

Esses componentes são responsáveis por realizar a ligação entre o equipamento de elevação e a carga.

Principais características dos acessórios

Os acessórios normalmente apresentam:

• dimensões padronizadas;
• capacidade nominal definida (WLL);
• fabricação seriada;
• ampla intercambialidade;
• utilização em diferentes aplicações;
• facilidade de substituição;
• Certificação individual.

Em muitas situações, o mesmo acessório pode ser utilizado em diversos tipos de operação.

O que é um dispositivo de içamento?

Os dispositivos de içamento são equipamentos desenvolvidos para atender a uma necessidade específica de movimentação de determinada carga.

Em vez de apenas conectar a carga ao equipamento de elevação, eles têm como função adaptar, distribuir ou controlar os esforços durante o içamento.

Frequentemente são projetados sob medida, considerando:

• geometria da carga;
• centro de gravidade;
• pontos de içamento;
• capacidade requerida;
• condições operacionais;
• Ambiente de utilização.

São soluções de engenharia voltadas para aplicações específicas.

Exemplos de dispositivos de içamento

Entre os dispositivos mais comuns destacam-se:

• Balancins (Spreader Beams);
• Travessas de içamento;
• Garras pega-viga;
• Garras para chapas;
• Garras para bobinas;
• Garras para tubos;
• Garras para perfis estruturais;
• Dispositivos para Big Bags;
• Dispositivos para IBCs;
• Garfos paleteiros para guindastes;
• Placas de ancoragem para içamento;
• Dispositivos para empilhadeiras;
• Cestas de manutenção suspensas;
• Pórticos móveis de içamento;
• Monovias e sistemas de elevação específicos.

Esses equipamentos normalmente fazem parte do projeto de movimentação da carga.

A principal diferença

A diferença pode ser resumida da seguinte forma:

Acessórios conectam a carga ao equipamento.

Dispositivos adaptam ou tornam possível o içamento da carga.

Enquanto um gancho ou uma manilha apenas transmite a força, um balancim redistribui esforços, uma garra prende a peça e uma placa de ancoragem cria um ponto seguro de içamento.

Quando utilizar um acessório?

Os acessórios são indicados quando:

• A carga já possui pontos de içamento;
• A geometria permite conexão direta;
• Não há necessidade de redistribuir esforços;
• A operação é relativamente simples;
• A carga pode ser conectada diretamente às lingas.

São amplamente utilizados em operações rotineiras.

Quando utilizar um dispositivo?

Os dispositivos tornam-se necessários quando:

• A carga não possui pontos de içamento;
• Existe risco de deformação da peça;
• É necessário distribuir esforços;
• O centro de gravidade está deslocado;
• A carga apresenta geometria complexa;
• há necessidade de aumentar a estabilidade;
• A operação exige maior precisão.

Nessas situações, o dispositivo proporciona segurança e eficiência superiores.

Exemplo prático

Imagine a movimentação de uma chapa metálica de grande porte.

Utilizar apenas lingas pode provocar:

• deformação da chapa;
• instabilidade;
• Concentração excessiva de esforços.

Ao utilizar uma garra específica para chapas, a força é aplicada em regiões projetadas para suportar o carregamento, reduzindo riscos e aumentando a segurança.

Outro exemplo é o içamento de uma máquina longa.

Sem um balancim, os ramais das lingas podem trabalhar com ângulos desfavoráveis, aumentando significativamente as forças transmitidas aos acessórios.

O balancim mantém os ramais mais próximos da vertical, melhora a distribuição das cargas e reduz os esforços horizontais.

Projeto de engenharia

Grande parte dos dispositivos de içamento necessita de projeto estrutural específico.

Esse projeto considera:

• resistência dos materiais;
• distribuição das cargas;
• momentos fletores;
• tensões admissíveis;
• deformações;
• estabilidade;
• fatores de projeto;
• capacidade dos componentes;
• Processos de fabricação.

Em muitos casos, também são realizados ensaios de carga e inspeções antes da liberação para uso.

Como escolher corretamente?

A seleção deve considerar diversos fatores.

Características da carga

Avalie:

• peso;
• dimensões;
• formato;
• rigidez;
• centro de gravidade;
• fragilidade.

Tipo de operação

Considere:

• frequência de utilização;
• ambiente;
• espaço disponível;
• altura de elevação;
• Precisão necessária.

Equipamento de elevação

Verifique:

• capacidade nominal;
• altura útil;
• tipo de gancho;
• Configuração da ponte rolante, do guindaste ou da talha.

Normas aplicáveis

Todos os componentes devem atender às normas técnicas e às recomendações do fabricante, além de serem compatíveis entre si.

Erros comuns

Entre as falhas mais observadas destacam-se:

• utilizar apenas acessórios quando a operação exige um dispositivo específico;
• improvisar dispositivos sem projeto de engenharia;
• modificar equipamentos sem análise estrutural;
• utilizar dispositivos acima da capacidade nominal;
• misturar componentes incompatíveis;
• ignorar o centro de gravidade da carga;
• Utilizar acessórios sem identificação.

Esses erros comprometem diretamente a segurança da operação.

Benefícios da utilização de dispositivos de içamento

Quando corretamente projetados, os dispositivos oferecem diversas vantagens:

• melhor distribuição das cargas;
• redução das tensões concentradas;
• maior estabilidade;
• proteção da carga;
• redução de danos superficiais;
• maior produtividade;
• operações mais rápidas;
• aumento da segurança operacional;
• Repetibilidade dos processos.

Por isso, muitas empresas desenvolvem dispositivos específicos para movimentação de peças produzidas em série.

Inspeção e manutenção

Tanto acessórios quanto dispositivos devem passar por inspeções periódicas.

Durante a inspeção devem ser avaliados:

• deformações;
• corrosão;
• desgaste;
• trincas;
• soldas;
• parafusos;
• identificação;
• funcionamento de componentes móveis;
• pintura de proteção, quando aplicável.

A rastreabilidade das inspeções é parte importante do sistema de gestão da segurança.

A importância da engenharia aplicada

Cada operação de içamento possui características próprias.

A engenharia é responsável por:

• selecionar os equipamentos;
• dimensionar dispositivos;
• verificar esforços;
• elaborar memoriais de cálculo;
• definir fatores de projeto;
• especificar materiais;
• Validar a segurança da operação.

Esse trabalho reduz riscos e aumenta a confiabilidade das movimentações industriais.

Conclusão

Embora frequentemente confundidos, dispositivos de içamento e acessórios de içamento desempenham funções distintas dentro de um sistema de movimentação de cargas. Enquanto os acessórios são responsáveis por conectar a carga ao equipamento de elevação, os dispositivos são desenvolvidos para adaptar, estabilizar, distribuir esforços ou possibilitar o içamento de cargas com características específicas.

A escolha entre um acessório padronizado e um dispositivo projetado sob medida deve considerar fatores como peso, geometria da carga, centro de gravidade, frequência de utilização, ambiente operacional e requisitos de segurança. Em muitas aplicações, ambos atuam de forma complementar, formando um sistema integrado de içamento.

Investir em soluções de engenharia, utilizar equipamentos certificados, realizar inspeções periódicas e respeitar as capacidades nominais são práticas fundamentais para garantir operações mais seguras, eficientes e em conformidade com as normas técnicas.

Referências Técnicas

Normas Regulamentadoras aplicáveis, especialmente NR-11 e NR-12, além das boas práticas de engenharia para projeto, fabricação, inspeção e utilização de dispositivos e acessórios de içamento.

ABNT NBR 8400 – Cálculo de equipamentos para levantamento e movimentação de cargas.

ABNT NBR ISO 4301 – Guindastes e aparelhos de levantamento – Classificação.

ABNT NBR ISO 12100 – Segurança de máquinas – Princípios gerais de projeto.

ABNT NBR ISO 9927 – Guindastes – Inspeções.

ASME B30 (série) – Safety Standard for Cableways, Cranes, Derricks, Hoists, Hooks, Jacks and Slings.

ASME BTH-1 – Design of Below-the-Hook Lifting Devices.

EN 13155 – Cranes – Safety – Non-fixed Load Lifting Attachments.
